用水対策(善川水系)地区の概要と進捗状況

用水対策(善川水系)地区について

王城寺原演習場では戦車等の重車輌の走行訓練や,榴弾砲及び迫撃砲等の各種火砲の実弾射撃訓練が頻繁に行われています。これらの訓練により演習場内は,表土の剥離や土壌の攪乱など植生状況が一変しており,洪水流量や土砂流出量の増大を招いています。

善川水系に設置されている取水堰は鋼製の転倒ゲートであることから,土砂流出の影響で,油圧シリンダーの損傷や作動不能,扉体・戸当りの腐食などの被害を受けています。このため,平成14年度から取水堰の機能回復のための改修工事を実施しており,流出土砂等の影響を受けにくい鋼製起伏堰(ゴム袋体支持式)(通称SR堰)への改修を行っています。

第1期計画として平成25年度までに6基の取水堰の改修を完了しており,平成26年度から第2期計画として7基の取水堰の改修を実施しています。

第1期・第2期工事計画

第1期計画
平成14~25年
(改修済)

第2期計画
平成26~令和6年
(改修中)

亀岡堰

神明堰(改修済)

青木堰

本間石堰(改修済)

金堰

上水門堰(改修済)

石崎堰

大水門堰(改修済)

尾無堰

針前堰(改修中)

沓掛堰

苗代堰(R5予定)



道合堰(R6予定)

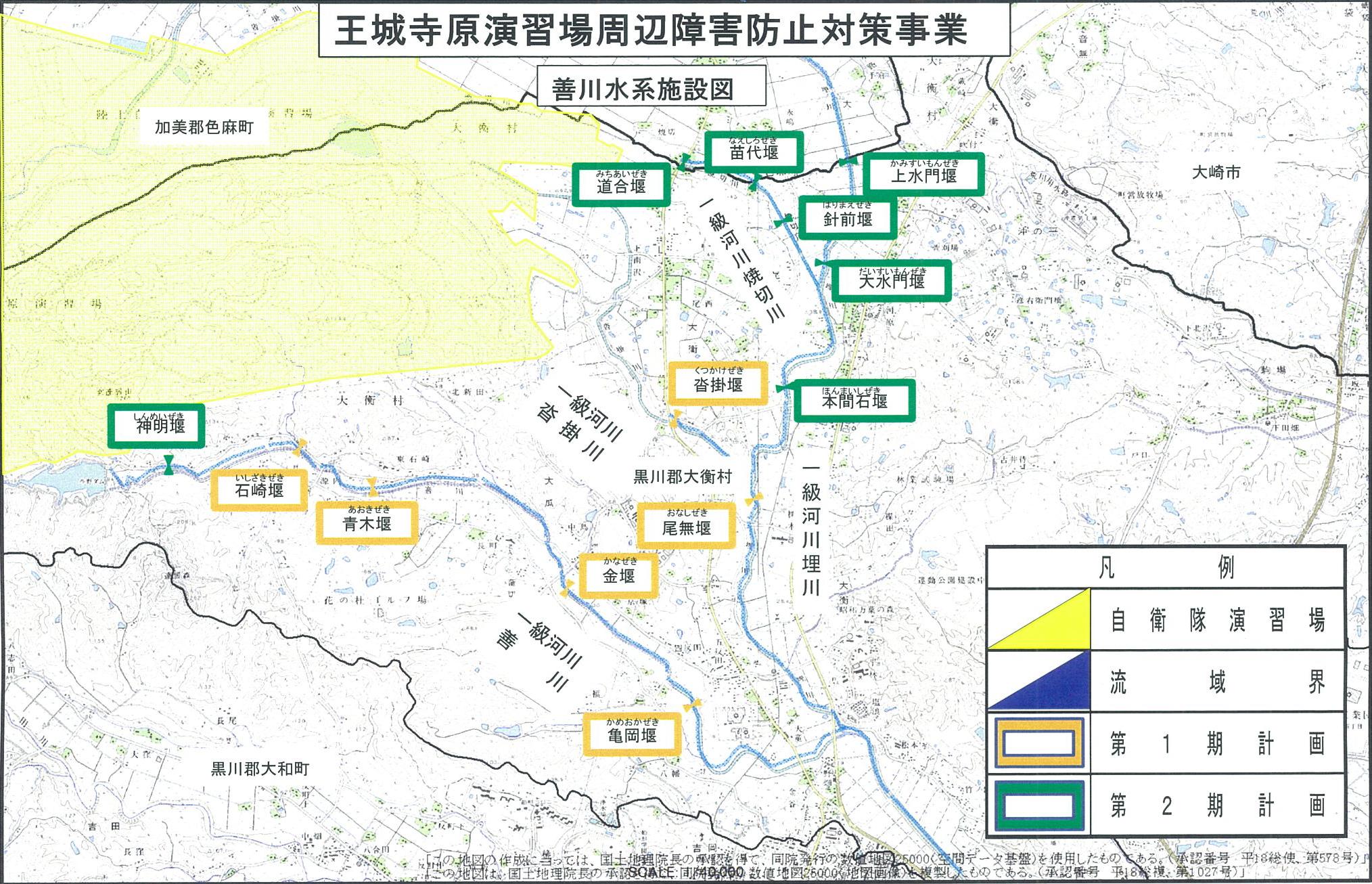

善川水系の施設概要図です

SR堰とは

鋼製起伏堰(ゴム袋体支持式)は,SteelとRubberの頭文字をとってSR堰とも呼ばれています。SR堰は,河床に据付けた鋼製扉体を下からゴム引布製空気袋で支えて起立・倒伏させる構造で,下記のような特徴を有しています。

  • 複数の単位ゲートを連結した構造であり,運搬,据付,維持管理の施工性が良い。
  • 鋼製の扉体によりゴム袋体が保護されており,流木等による損傷が少ない。
  • 鋼製扉体であるため,起立により安定した水位を保つことが可能である。(ゴム引布製起伏堰では,稀にゴム袋体の一部がV字型につぶれ水位が不安定となる現象がある。)

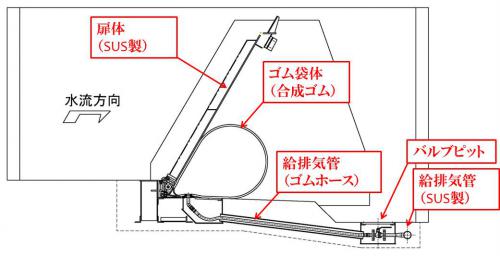

SR堰の概要図



堰改修前・改修後の比較

第1期計画

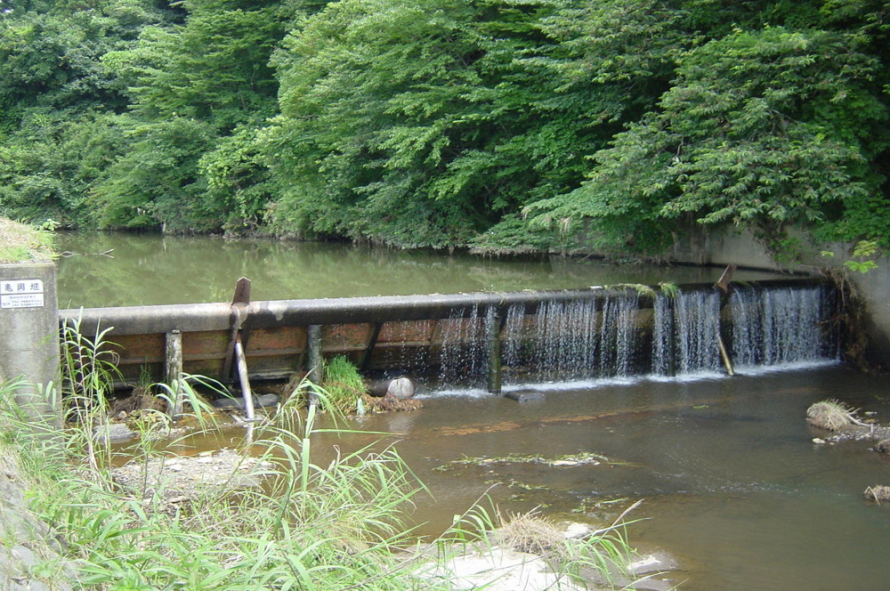

亀岡堰(改修前)

亀岡堰1

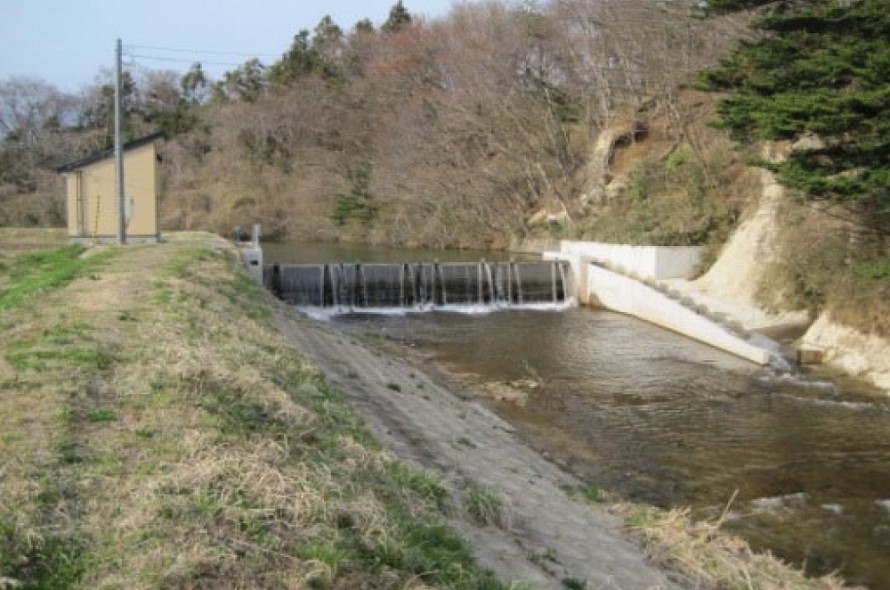

亀岡堰(改修後)

亀岡堰2

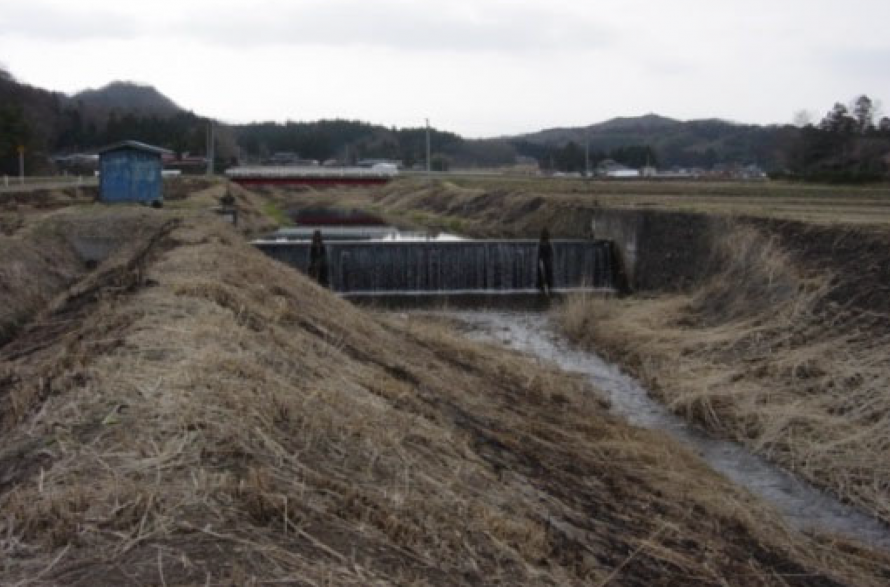

青木堰(改修前)

青木堰1

青木堰(改修後)

青木堰2

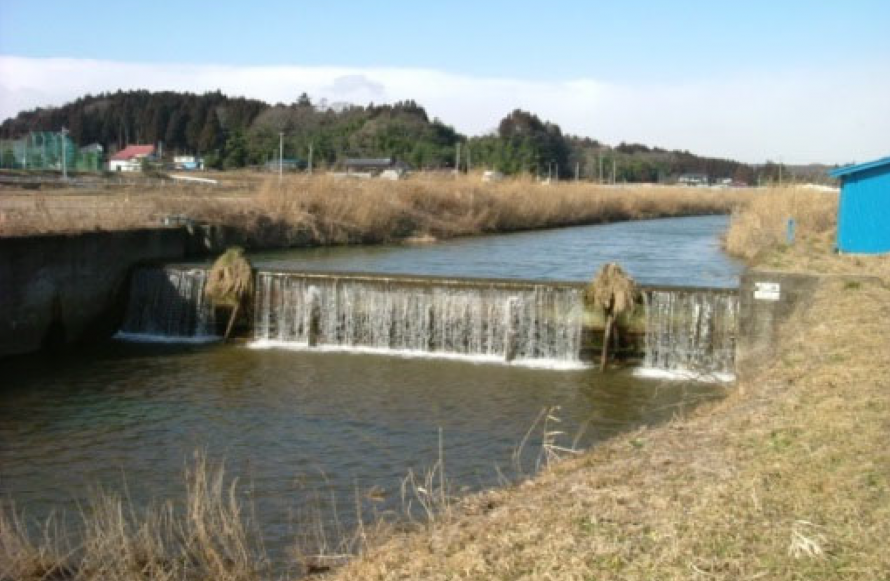

金堰(改修前)

金堰1

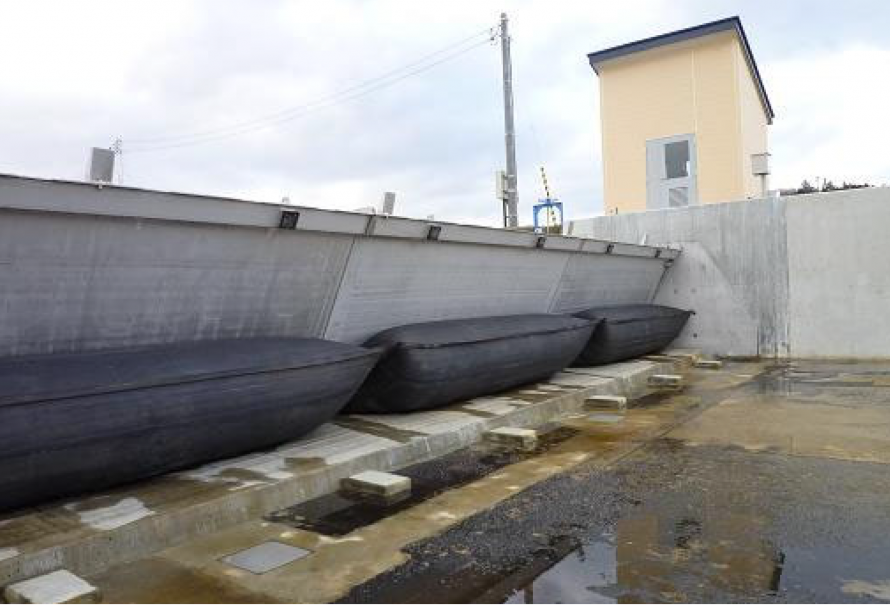

金堰(改修後)

金堰2

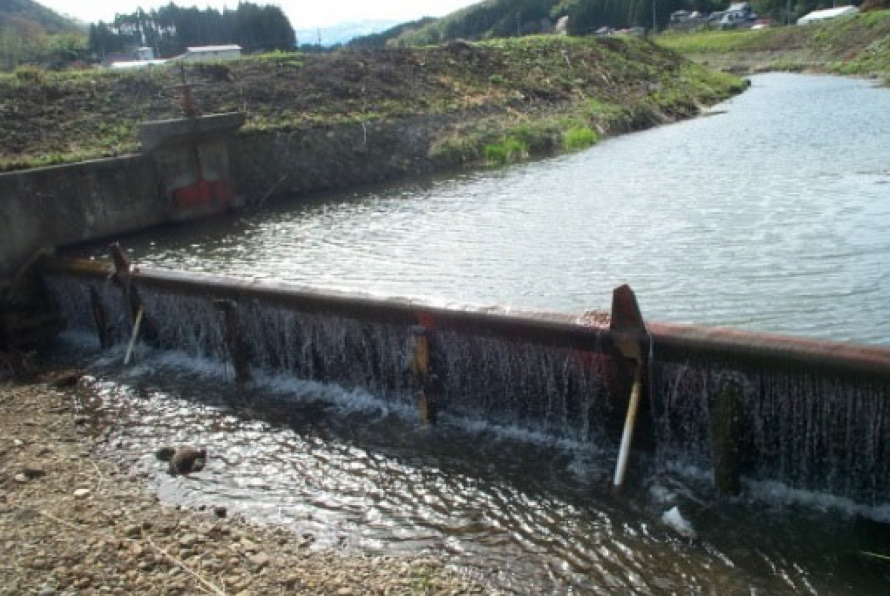

石崎堰(改修前)

石崎堰1

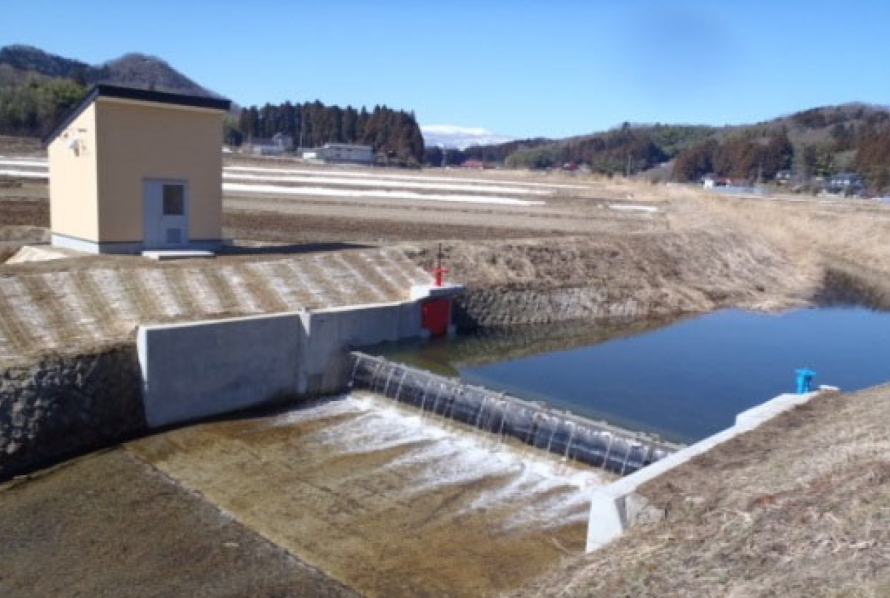

石崎堰(改修後)

石崎堰2

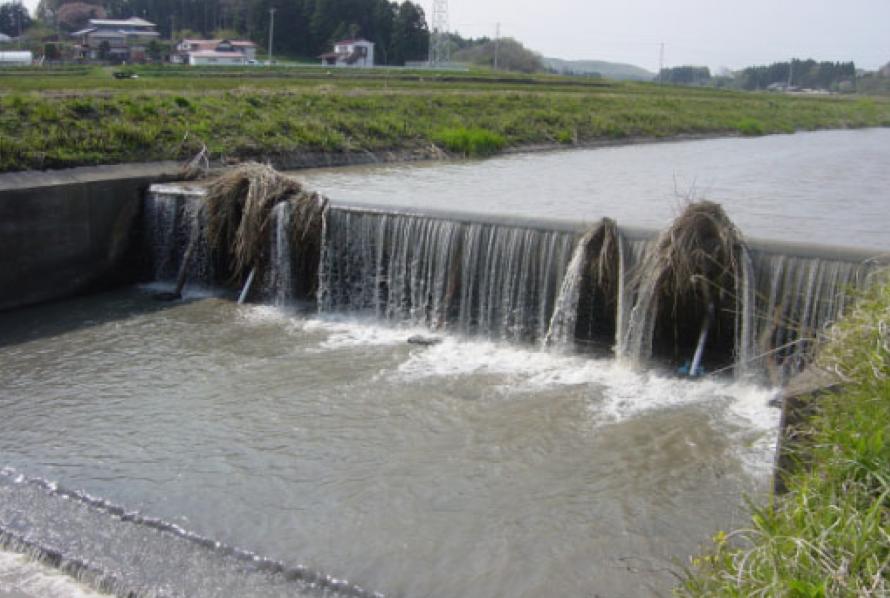

尾無堰(改修前)

尾無堰1

尾無堰(改修後)

尾無堰2

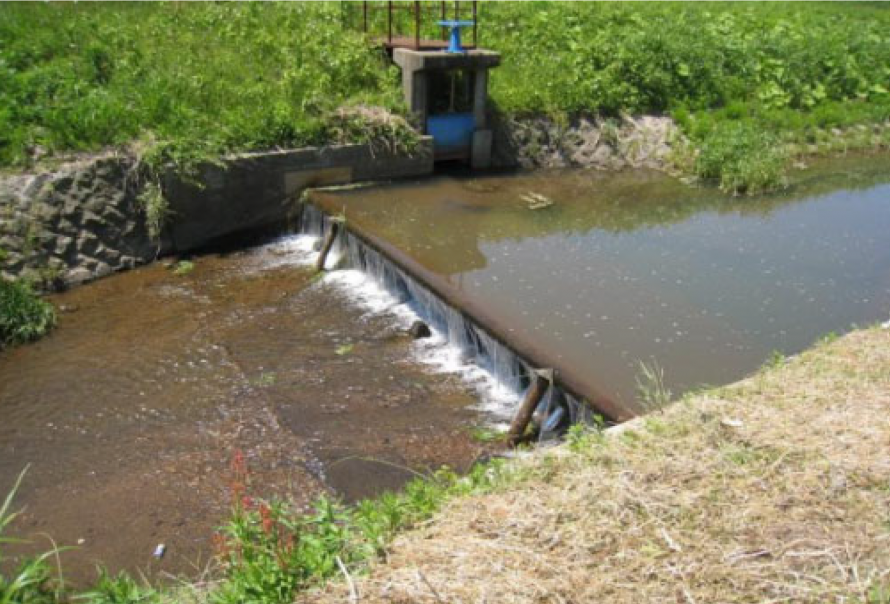

沓掛堰(改修前)

沓掛堰1

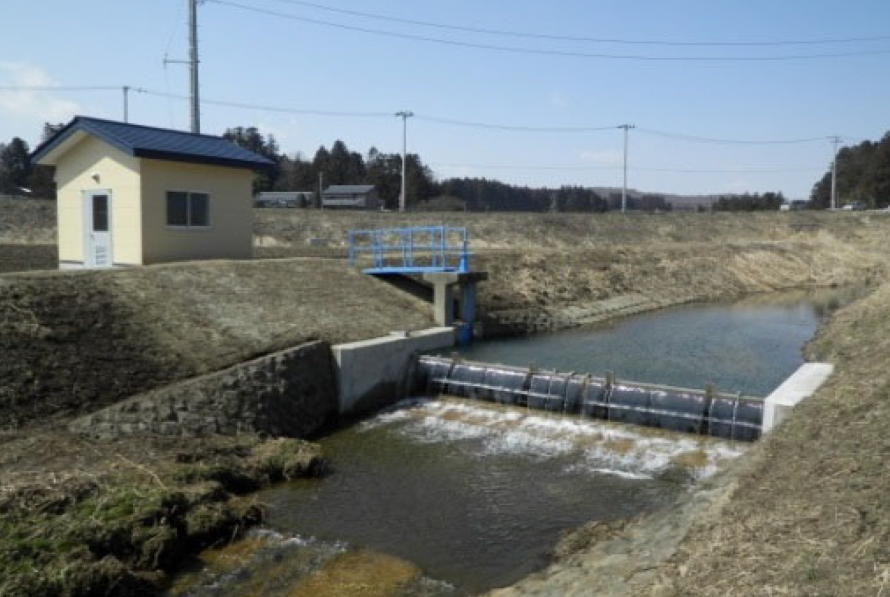

沓掛堰(改修後)

沓掛堰2





第2期計画

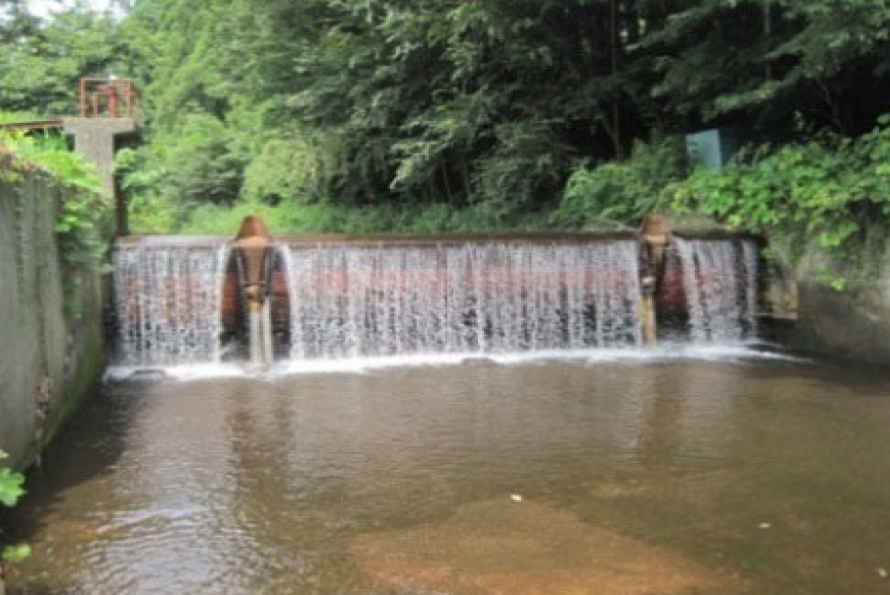

神明堰(改修前)

神明堰1

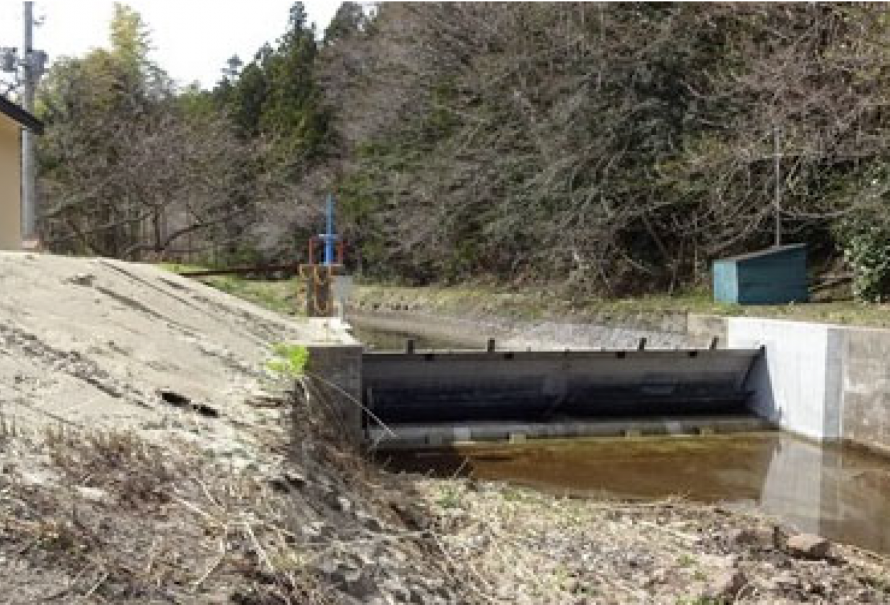

神明堰(改修後)

神明堰2

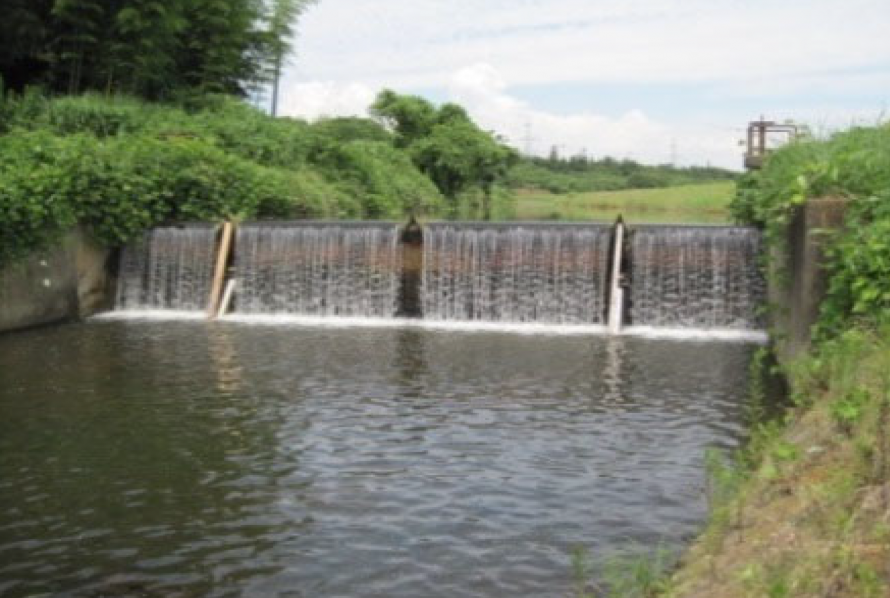

本間石堰(改修前)

本間石堰1

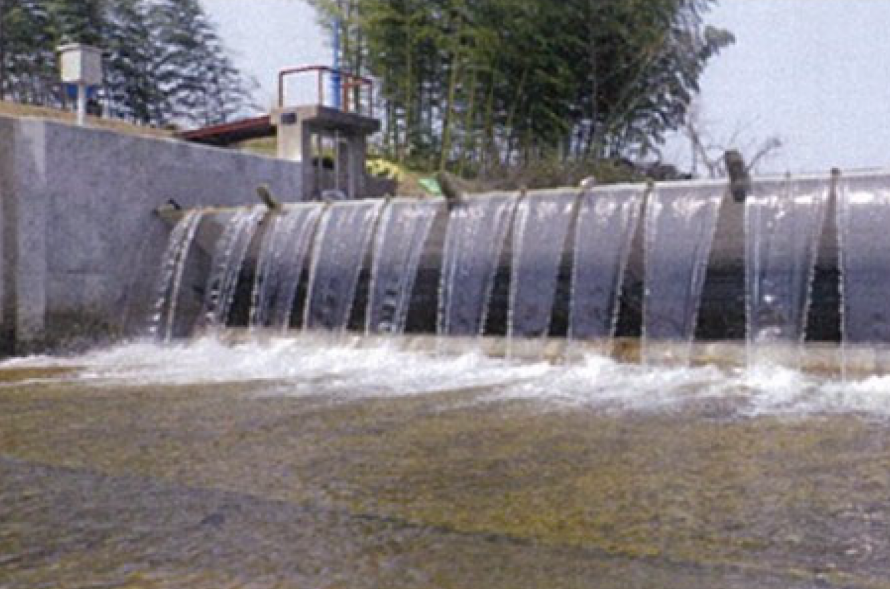

本間石堰(改修後)

本間石堰2

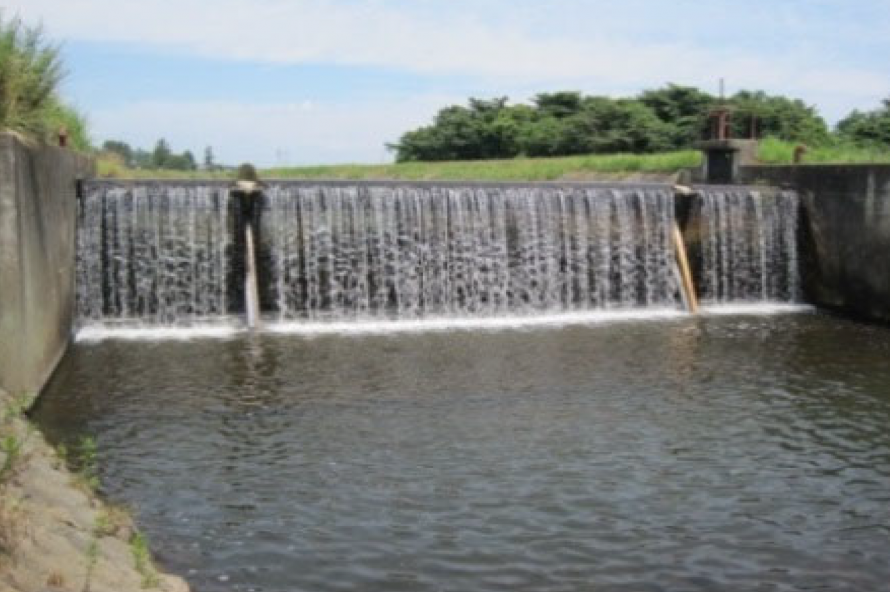

上水門堰(改修前)

上水門堰1

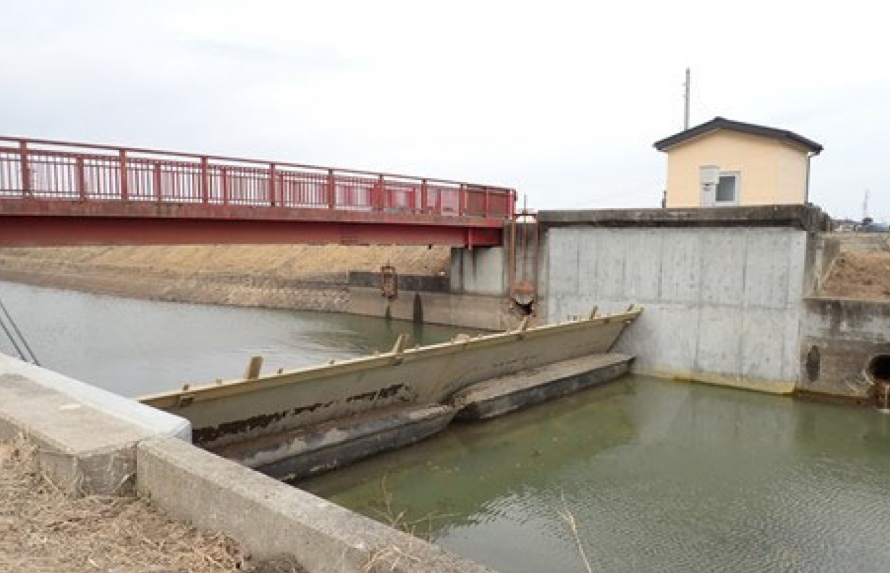

上水門堰(改修後)

上水門堰2



大水門堰(改修前)

大水門堰1

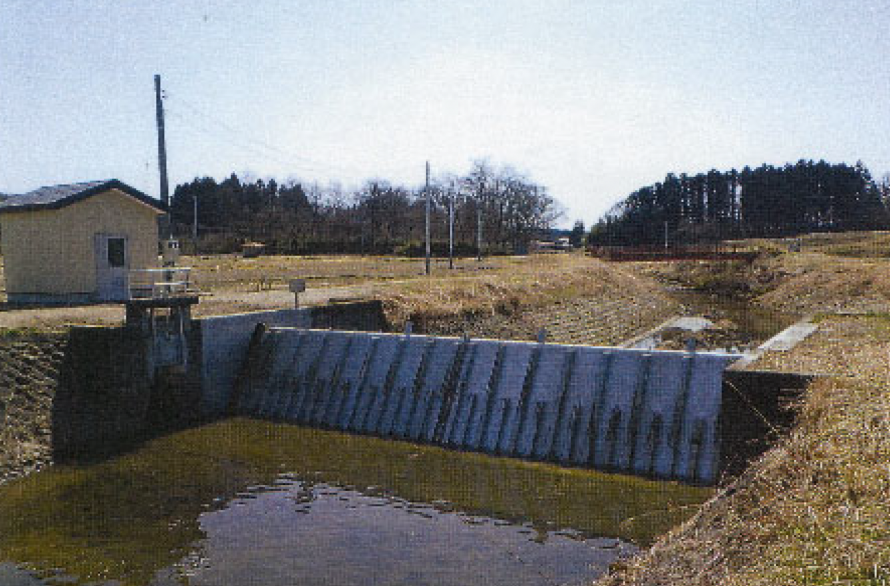

大水門堰(改修後)

大水門堰2



針前堰(改修前)

針前堰1

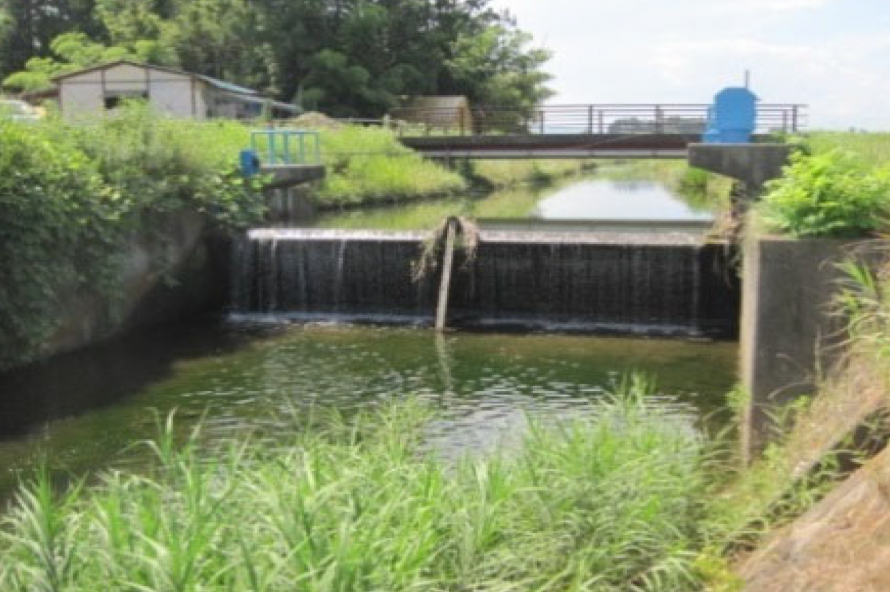

苗代堰(改修前)

苗代堰1



道合堰(改修前)

道合堰1
