省エネ取り組み情報「未利用エネルギー」

施設の表
  施設名称 設置年度 備考
1 仙塩浄化センター 平成14年度 下水熱利用ヒートポンプ

これまであまり利用されていない下水の持つ熱エネルギーを利用した熱の回収システムです。仙塩浄化センター管理棟の空調に利用しています。

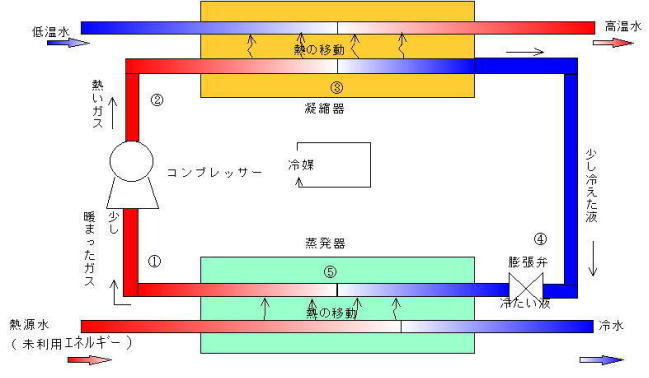

下水熱利用ヒートポンプのしくみ
下水熱利用ヒートポンプのしくみの図

  • (1)冷媒は熱源から熱を奪った状態でコンプレッサーに戻ります。
  • (2)低圧状態の冷媒ガスはコンプレッサーで圧縮され、高温高圧の状態になります。
  • (3)このガスは凝縮器内で低温の水と熱交換することで、高圧のガスは高圧液へ、低温水は高温水へと変化していきます。
  • (4)(5)液化した常温高圧の冷媒は、膨張弁により急激に減圧され、蒸発器内で水と熱交換することにより低圧ガスへと変化します。
